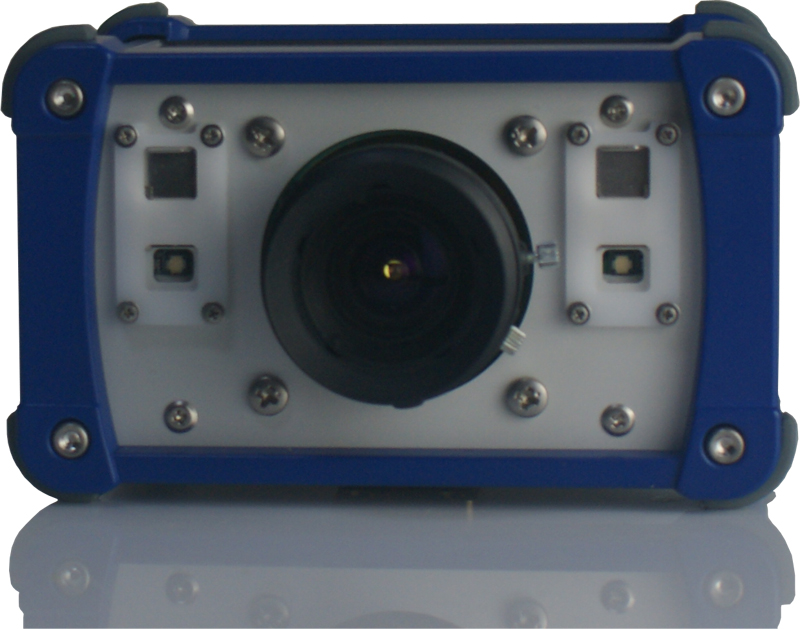

KN05型TOF相機專門針對入門級用戶測試、評估、熟悉、練習TOF相機的相關原理、應用所專門設計的3D深度相機，具有性價比高，性能好，入手快的優點。
KN05型TOF相機專門針對入門級用戶測試、評估、熟悉、練習TOF相機的相關原理、應用所專門設計的3D深度相機，具有性價比高，性能好，入手快的優點。
－ 物流行業：通過 TOF 相機迅速獲得包裹的拋重（即體積），來優化裝箱和進行運費評估；
－ 安防和監控：進行 Peoplecounting 確定進入人數不超過上限；通過對人流或復雜交通系統的counting，實現對安防系統的統計分析設計；敏感地區的檢測對象監視；機器視覺：工業定位、工業引導和體積預估；替代工位上占用大量空間的、基于紅外光進行安全生產控制的設備；
－ 機器人：在自動駕駛領域提供更好的避障信息；機器人在安裝、質量控制、原料揀選應用上的引導；
－ 醫療和生物：足部矯形建模、病人活動/狀態監控、手術輔助、面部3D 識別；
－ 互動娛樂：動作姿勢探測、表情識別、娛樂廣告
－ 可室內評估使用的低分辨率（320*240）精度入門級TOF相機

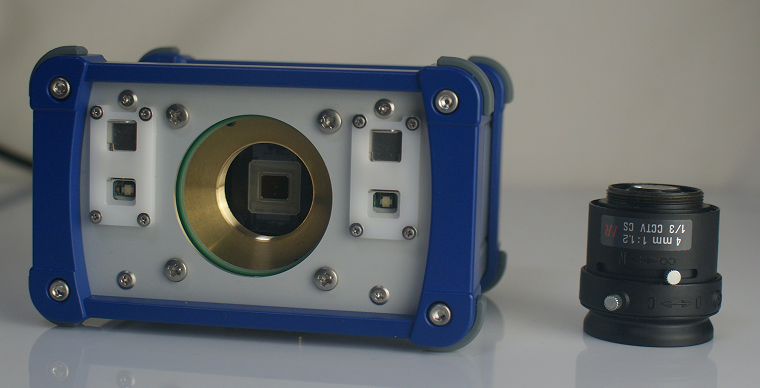

－ 標準C口鏡頭接口，可支持更換鏡頭
－ 一體化模塊組，方便對TOF技術進行全面評估與應用
－ 世界級的研發團隊，全面深入研發和提供TOF芯片解決方案
－ 領先的底層噪聲解決方案
－ 世界首家采用CCD ToF Sensor

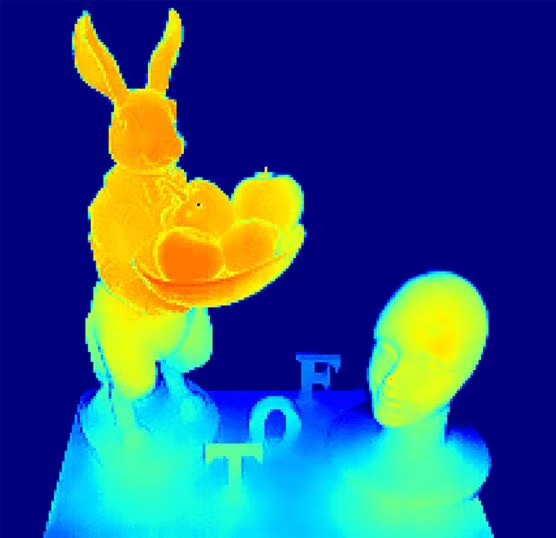

－ 整合了CCD ToF傳感器真實還圖3D世界
－ 世界首家可室內，也可室外使用的VGA（640*480）精度的TOF相機
－ 一體化模塊組，方便對TOF技術進行全面評估與應用
－ 世界級的研發團隊，全面深入研發和提供TOF芯片解決方案
－ 領先的底層噪聲解決方案
－ 世界首家采用CCD ToF Sensor
－ 整合了CCD ToF傳感器以及VGA圖像傳感器，真實還圖3D世界
|
|
KN05室內用TOF相機 USB3.0 |
|
成像傳感器 |
- CCD ToF Sensor，總像素：320*240 |
|
距離傳感器分辨率 |
320x240 （約7.7 萬點） |
|
近紅外（NIR）分辨率 |
320x240 |
|
相機速度（Frame Rate） |
24[fps]max |
|
噪聲消除功能 |
內置（可取消） |
|
鏡頭設計值
|
- 焦距：4mm - 光圈F：1.2 - 視角Painting angle: 對角Horn angle 78° |
|
工作距離 Camera focus position |
- 焦距調整距離Focus adjustment distance: approx. 800 mm (@ RGB) - 建議拍攝范圍Recommended RGB shooting range: Approx. 400 mm - 5000 mm |
|
發光體參數 Light emitting part specification |
半導體laser（ Class1 ）：波長Wavelength: 855 nm (typ) |
|
- 光源Light source: 2個半導體紅外光Semiconductor Laser 2 lights - 安全等級Safety: Class 1 laser products (in compliance with IEC 60825-1, JIS C 6802) - 光強度Light emission intensity: Rating 5600 (register setting value) |
|
|
距離測精度 最長測量距離 |
- 距離測試范圍Shooting distance range · 距離測試能力Calculation capability limit: 100 mm to 13200 mm * 這個僅為可以設置的距離值，并不保證一定能夠成像It is within the range that can be set, it does not guarantee the performance · 建議測量范圍Recommended practical range: 100 mm to about 6000 mm ※ 根據環境以及反射情況而定Depends on various conditions such as reflectance and required accuracy - 距離精度Distance accuracy: With shooting distance 1000 mm, ± 50 mm - 距離分辨率Distance resolution: 1 mm (up to distance range 2500 mm) to 2 mm (distance range up to 13200 mm) - 擴散板分辨率In-plane decomposition can: 60TV above |
|
工作環境溫度 |
0 ～+40[℃ |
|
數據接口（ I/F) |
USB3.0 |
|
尺寸 [mm] |
110× 90× 70mm |
|
約250[g] |
|
|
電源 |
DC 5[V]×4[A] |
演示軟件（Demo）
|
SDK |
TOF_SDK - 主要功能 - ?深度圖像， RGB圖像／ NIR 圖像的獲取 ?各種Camera設定指令的發送等 |
|
評估分析軟件
|
Depth Viewer - 主要功能 - ? 距離 /NIR 各圖像的實時顯示 ?距離 /NIR 各圖像數據的保存 （ 24bit/16bit/8bitPNG 形式） ?測試并顯示距離值，區塊內的距離值的平均值計算等 |
系統
|
` |
Windows7 Professional SP1(32bit |
|
工作環境 |
32 bit (x86) processor USB3.0 （contact B type） CPU 2.60[GHz] 以上 Memory 4GB 以上 |
|
開發環境（分析測試用） |
NetFramework4.0 以上 Cypress FX3 driver （ USB3.0 interface board） |
|
開發環境（應用開發用） |
Visual C++ 2010 Express OpenCV 2.4.5 Cypress FX3 Driver |
|
|
KN05室內用TOF相機 USB3.0 |
|
成像傳感器 |
- CCD ToF Sensor，總像素：320*240 |
|
距離傳感器分辨率 |
320x240 （約7.7 萬點） |
|
近紅外（NIR）分辨率 |
320x240 |
|
相機速度（Frame Rate） |
24[fps]max |
|
噪聲消除功能 |
內置（可取消） |
|
鏡頭設計值
|
- 焦距：4mm - 光圈F：1.2 - 視角Painting angle: 對角Horn angle 78° |
|
工作距離 Camera focus position |
- 焦距調整距離Focus adjustment distance: approx. 800 mm (@ RGB) - 建議拍攝范圍Recommended RGB shooting range: Approx. 400 mm - 5000 mm |
|
發光體參數 Light emitting part specification |
半導體laser（ Class1 ）：波長Wavelength: 855 nm (typ) |
|
- 光源Light source: 2個半導體紅外光Semiconductor Laser 2 lights - 安全等級Safety: Class 1 laser products (in compliance with IEC 60825-1, JIS C 6802) - 光強度Light emission intensity: Rating 5600 (register setting value) |
|
|
距離測精度 最長測量距離 |
- 距離測試范圍Shooting distance range · 距離測試能力Calculation capability limit: 100 mm to 13200 mm * 這個僅為可以設置的距離值，并不保證一定能夠成像It is within the range that can be set, it does not guarantee the performance · 建議測量范圍Recommended practical range: 100 mm to about 6000 mm ※ 根據環境以及反射情況而定Depends on various conditions such as reflectance and required accuracy - 距離精度Distance accuracy: With shooting distance 1000 mm, ± 50 mm - 距離分辨率Distance resolution: 1 mm (up to distance range 2500 mm) to 2 mm (distance range up to 13200 mm) - 擴散板分辨率In-plane decomposition can: 60TV above |
|
工作環境溫度 |
0 ～+40[℃ |
|
數據接口（ I/F) |
USB3.0 |
|
尺寸 [mm] |
120× 120× 80 |
|
重量 |
約250[g] |
|
電源 |
DC 5[V]×4[A] |
演示軟件（Demo）
|
SDK |
TOF_SDK - 主要功能 - ?深度圖像， NIR 圖像的獲取 ?各種Camera設定指令的發送等 |
|
評估分析軟件
|
Depth Viewer - 主要功能 - ? 距離 /NIR 各圖像的實時顯示 ?距離 /NIR 各圖像數據的保存 （ 24bit/16bit/8bitPNG 形式） ?測試并顯示距離值，區塊內的距離值的平均值計算等 |
系統
|
` |
Windows7 Professional SP1(32bit |
|
工作環境 |
32 bit (x86) processor USB3.0 （contact B type） CPU 2.60[GHz] 以上 Memory 4GB 以上 |
|
開發環境（分析測試用） |
NetFramework4.0 以上 Cypress FX3 driver （ USB3.0 interface board） |
|
開發環境（應用開發用） |
Visual C++ 2010 Express OpenCV 2.4.5 Cypress FX3 Driver |
